旋振筛、旋振筛结构图

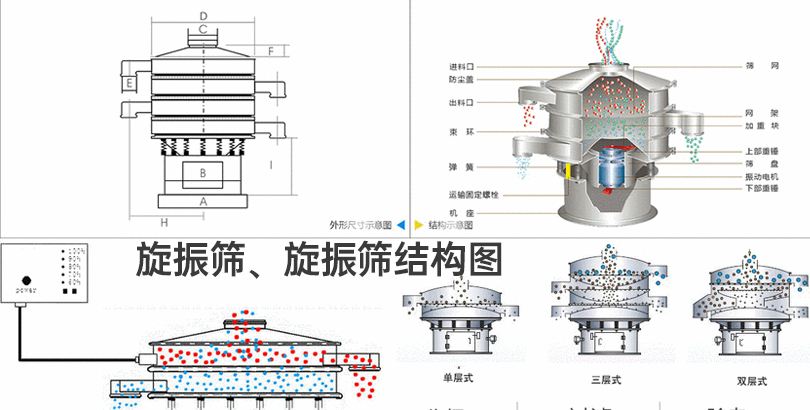

旋振筛（也称振动筛）是一种常用的筛分设备，广泛应用于化工、冶金、矿山、建材等行业。它通过振动筛网上的物料进行筛分，将不同粒度的物料分离出来，达到精细筛分的目的。旋振筛结构图是对旋振筛的结构和工作原理进行图示展示，便于人们理解和操作。

1. 旋振筛的基本介绍

旋振筛是一种通过振动筛网对物料进行筛分的设备。它由振动筛箱、振动器、振动筛网、进料口、出料口等部分组成。振动筛箱是筛分的主体部分，振动器通过激振使振动筛箱产生振动，从而使物料在筛网上进行筛分。旋振筛具有结构简单、操作方便、筛分效果好等优点，因此在各个行业中得到了广泛的应用。

2. 旋振筛结构图的详细阐述

2.1 振动筛箱

振动筛箱是旋振筛的主体部分，通常由筛箱体、筛框、筛网等组成。筛箱体是一个长方形的容器，内部安装有筛框和筛网。筛框是一个金属框架，用于固定筛网，同时起到支撑筛网的作用。筛网则是用于筛分物料的关键部件，通常由金属丝编织而成，具有不同的孔径，可以根据需要进行更换。

2.2 振动器

振动器是旋振筛的动力源，通过振动使振动筛箱产生振动。振动器通常由电机、振动轴、偏心块等部分组成。电机是振动器的驱动器，通过电能转化为机械能，驱动振动轴旋转。振动轴上安装有偏心块，当振动轴旋转时，偏心块产生离心力，从而使振动筛箱产生振动。

2.3 进料口和出料口

进料口是物料进入振动筛的通道，通常位于振动筛箱的一侧。出料口则是筛分后的物料从振动筛中排出的通道，通常位于振动筛箱的另一侧。进料口和出料口的位置和尺寸可以根据需要进行调整，以适应不同的工艺要求。

2.4 其他部分

除了上述部分，旋振筛还包括底座、支撑弹簧、减振器等。底座用于支撑整个旋振筛，保持其稳定运行。支撑弹簧起到减振和支撑的作用，可以减少振动传递到地面，降低噪音和振动对设备和人员的影响。减振器则用于减少振动筛的振动幅度，提高筛分效果。

3. 旋振筛是一种常用的筛分设备，通过振动筛网对物料进行筛分。旋振筛结构图清晰地展示了旋振筛的组成部分和工作原理，便于人们理解和操作。旋振筛具有结构简单、操作方便、筛分效果好等优点，广泛应用于化工、冶金、矿山、建材等行业。未来，可以进一步研究和改进旋振筛的结构和工作原理，提高其筛分效率和精度，满足不同行业的需求。
